현재위치 : 메인 > 중고기계 매각정보 > 검색결과 > 세부사양






최종확인일자
 2017/07/18
매각처
 케이에스엔
기계명
 전자석,중고전자석,히스테리시스 장비,중고히스테리시스 장비,B-H Curve 측정기,중고B-H Curve 측정기,자기측정시스템,중고자기측정시스템,B-H Curve Tracer,중고B-H Curve Tracer
분류번호
 2072000 - 0697
모델

규격 및 사양

전기

수량
 1
제작년도

제작국
 일본
제작사
 RIKEN DENSHI
Serial No.

기계위치

매입가격

판매가격
  500 만원
가동여부

시운전여부

A/S여부

보관형태

Retrofit
 일시: / /
Overhaul
 일시: / /
 내용:
상 태
악세사리 및 옵션
사용용도
세부내역

B-H Curve Tracer 구성 및 Hysteresis loop 해석

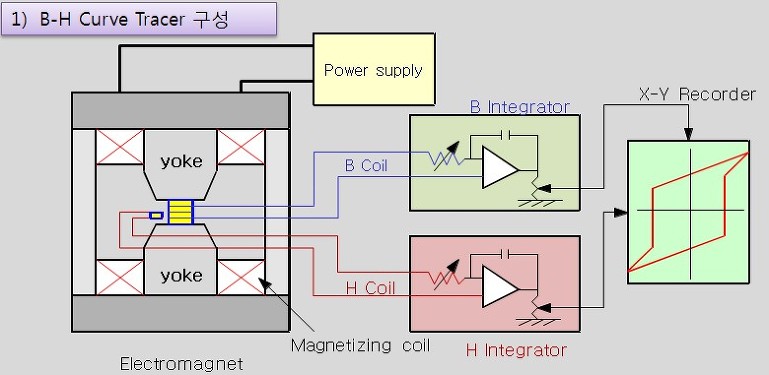

1. B-H Curve Tracer 구성에 대해서 알아보자

    1) Powder supply and Soft ware : Program 운영 및 전자석 자기장 발생을 위한 자장Coil에 전류 공급

    2) 전자석(Electromagnet) : 피측정물 영구자석을 포화시키기 위한 자기장 발생 장치, 자기회로 pole,yoke, coil 로 구성

    3) 출력부(Out put) : 측정 data 출력,Monitor display, Printer

2. 측정원리

    피측정물을 전자석 요크에 넣고 전자석 coil에

    전류를 인가하여 자기장(Magnetic field)을 발

    생시켜 피측정물을 포화(saturation)시킨다.

    피측정물이 포화된후 자기장을 서서히 0으로

    되게 한다. 이때 피측정물의 Search coil에 측

    정되는 자속량이 잔류자속밀도(Br:Residual

    Mgnetic Flux Density)이다. 이후 피측정물의

    자계를 반전시키기 위해 전자석 Coil에 역자계

    걸어 피측정물의 자속방향을 반전시킨다.

    피측정물의 자속방향을 반전시키는데 필요한

    자계강도(Magnetic field strength)가 iHc(Intrinsic coersive force)이다.

다시말하면,  전자석으로 부터 자기장을 + 방향 으로 포화 → 서서히 zero → -방향 으로 포화 → 서서히 zero 로 1회전 하면서 피측정물

search coil(B coil, H-coil)에 detecting 되는 수치값을 Graph로 나타낸것이 Hysteresis loop Curve 이다.

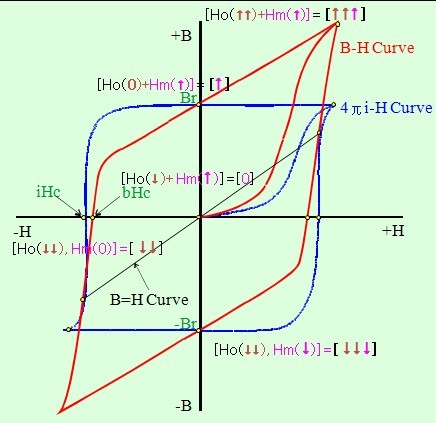

3. Hysteresis loop Curve 이해



   잔류자속밀도 :  Br(G), Residual flux density

   항자력 : bHc(Oe), Coercive force

   보자력 : iHc(Oe), Intrinsic coersive force

   최대에너지積 : B.H max(M.G.Oe)

   각형비 : Hk/iHc



   2상한 곡선을 감자곡선(Demagnetization Curve)라 하며, 곡선의 면적이

   크면 클수록 좋은 자석이다.
